Tests puissants 800G et 1,6T avec trafic réel

Le BA-4000-L2 d'EXFO est un testeur de TEB de la couche 1 (L1) combiné à un analyseur de trafic Ethernet de la couche 2 (L2) pour les moteurs optiques 800G DR4/FR4/LR4 et 1,6 T. Il répond aux exigences de test complet des moteurs optiques 1,6 T (100G électrique, 200G optique par voie) ainsi que des émetteurs-récepteurs DCO. Il répond aux exigences de test complet des moteurs optiques 1,6T (100G électrique, 200G optique par voie), des émetteurs-récepteurs 800G (200G par voie), ainsi que des émetteurs-récepteurs DCO. La solution comprend le test FEC (y compris les statistiques FEC), la détection d'erreurs en rafale et le BER calculé de l'hôte à la fin pour la mesure d'erreur la plus fiable de l'industrie lors du test des émetteurs-récepteurs optiques, y compris les dispositifs LPO.

Conception matérielle de qualité supérieure

Interface électrique native

Excellente qualité du signal

Diagramme de l'œil clair

Faible seuil d'erreur

Caractéristiques clés

Conception matérielle supérieure : interface électrique native, excellente qualité de signal, diagramme de l’œil clair et faible taux d'erreur.

Test encadré de la couche 2 : fournit une vue réelle du système pour l'appareil sous test L1 (DUT) à partir du trafic encadré L2.

Couche 1 BERT : excellente qualité de signal pour les tests de la couche 2.

Analyse FEC en temps réel : test du BER FEC avant/après, distribution des erreurs de symbole et marge FEC.

Puissant égaliseur et simulateur de canaux : l'égaliseur puissant comprend CTLE, 32 taps FFE et DFE. Idéal pour les émetteurs-récepteurs LPO

Test de la couche 2 : tests 800G DR4/FR4/LR4/ZR avec le trafic L2 encadré.

Link training : permet d'ajuster les poids TX et FFE pour permettre le Link training.

Détection des erreurs en rafale : va au-delà du niveau moyen du taux d'erreurs sur les bits.

Test de câbles de rupture : prend en charge les scénarios de test de câbles de rupture, y compris 8x 100G et 2x 400G.

Mesures de latence : mesure le délai de transmission introduit par un objet sous test, idéal pour les applications sensibles à la latence.

Comportement réel du taux de perte de trames déterminé par les tests Ethernet, couche 2 - un paramètre de performance clé du point de vue du système

Option matérielle optimisée pour les tests des émetteurs-récepteurs LPO.

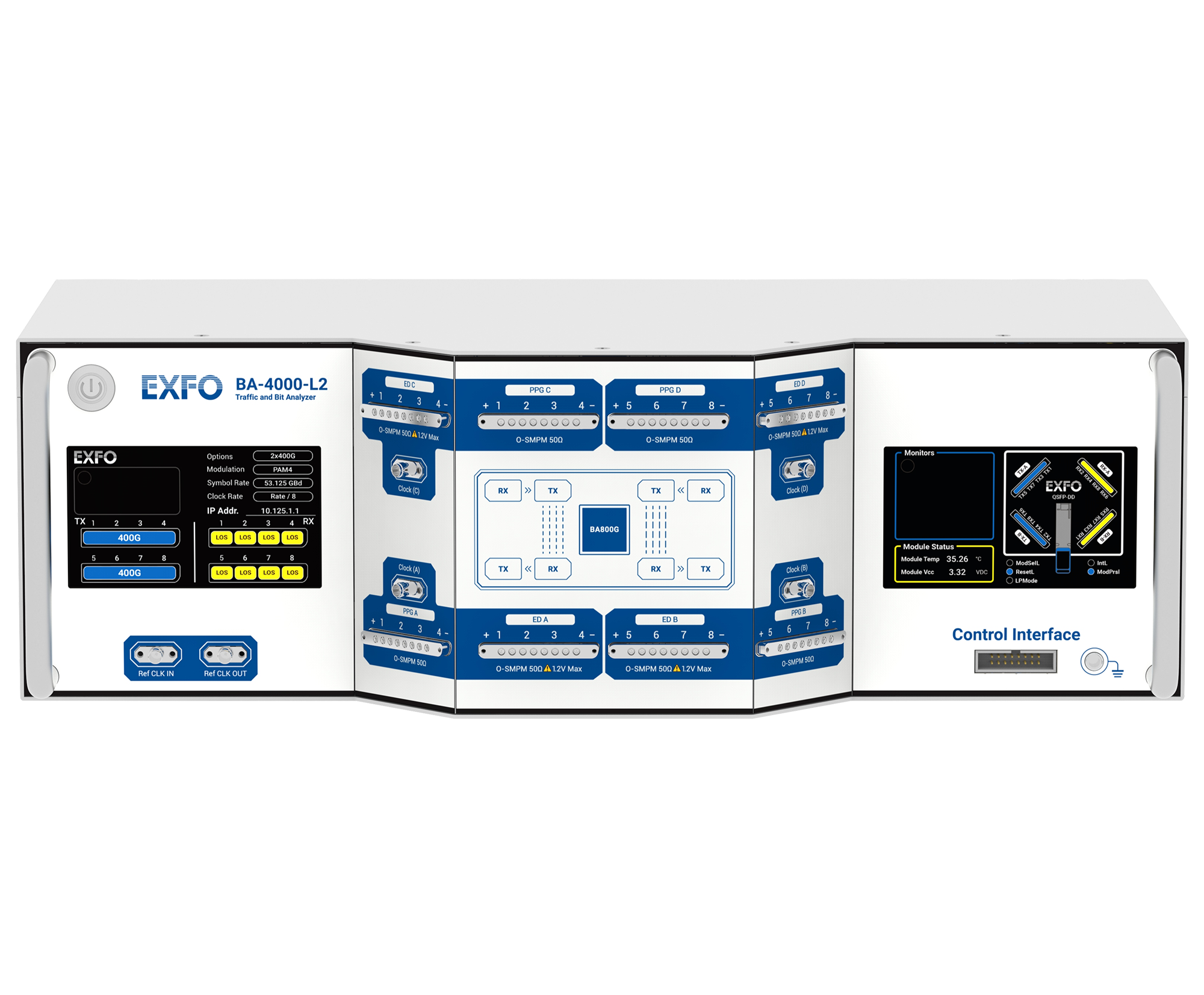

Découvrez le BA-4000-L2

Le BA-4000-L2 fournit un signal encadré de couche 2 pour valider le FEC segmenté (DCO) et les émetteurs-récepteurs optiques de 200G par voie. De plus, son puissant égaliseur et son simulateur de canaux sont idéaux pour les tests LPO.

Pour en savoir plus, regardez la courte vidéo de présentation d'Andrea Guglierame d'EXFO.

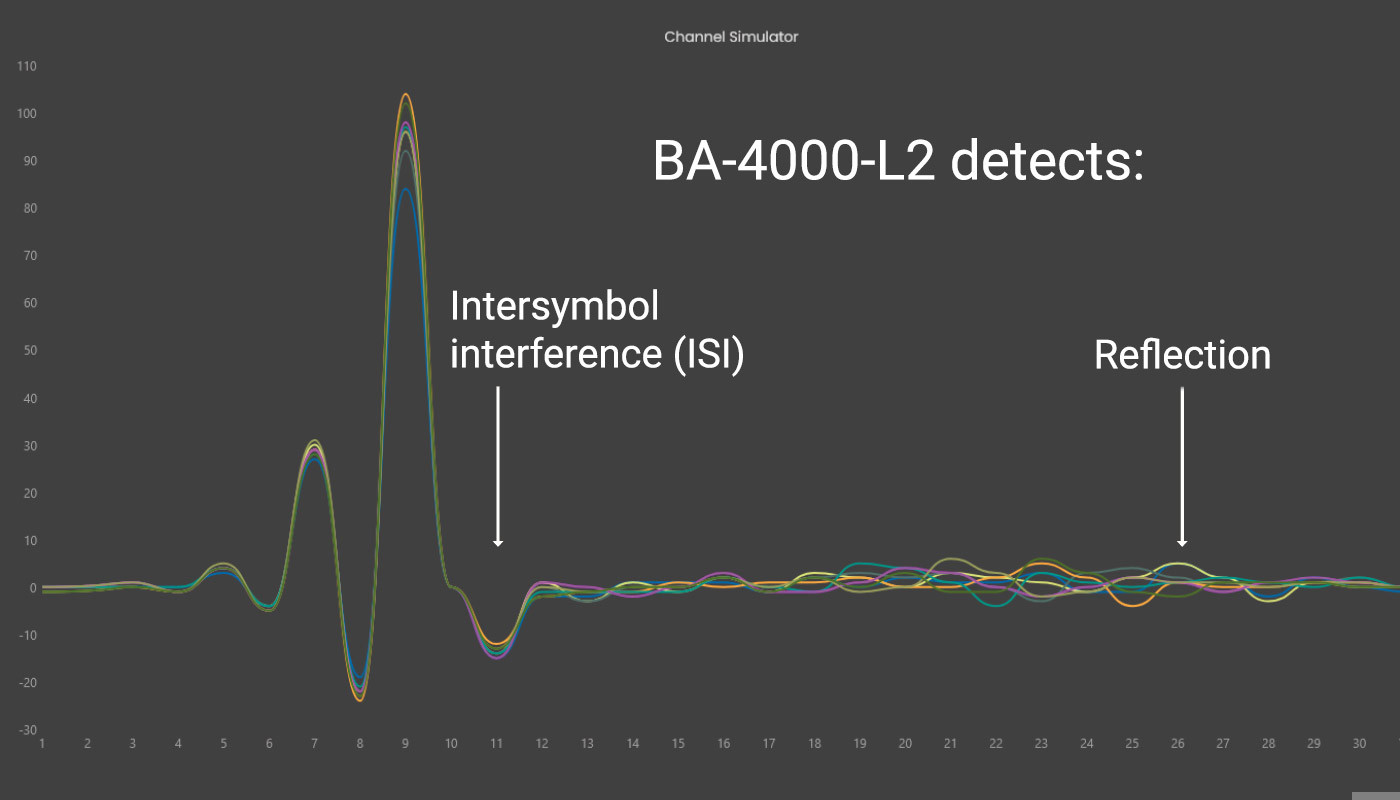

L'égaliseur puissant et le simulateur de canaux sont idéaux pour les tests LPO

Avec les émetteurs-récepteurs LPO, aucun DSP n'est présent pour préconditionner ou égaliser le signal électrique, comme c'est le cas dans les optiques resynchronisées. Par conséquent, toute modification de l'intégrité du signal du côté de l'hôte est répercutée sur le côté optique et plus le signal est transféré, plus le risque d'introduction d'erreurs binaires est élevé. Les techniques traditionnelles de test des émetteurs-récepteurs ne peuvent pas détecter cette dégradation du signal, c'est pourquoi de nouvelles techniques de test plus puissantes sont nécessaires. Le BA-4000-L2 détecte la présence de réflexions, d'interférences intersymboles (ISI) et d'instabilité de la queue du FEC, qui sont des indicateurs de performance clés permettant de détecter la présence d'erreurs. En savoir plus. 

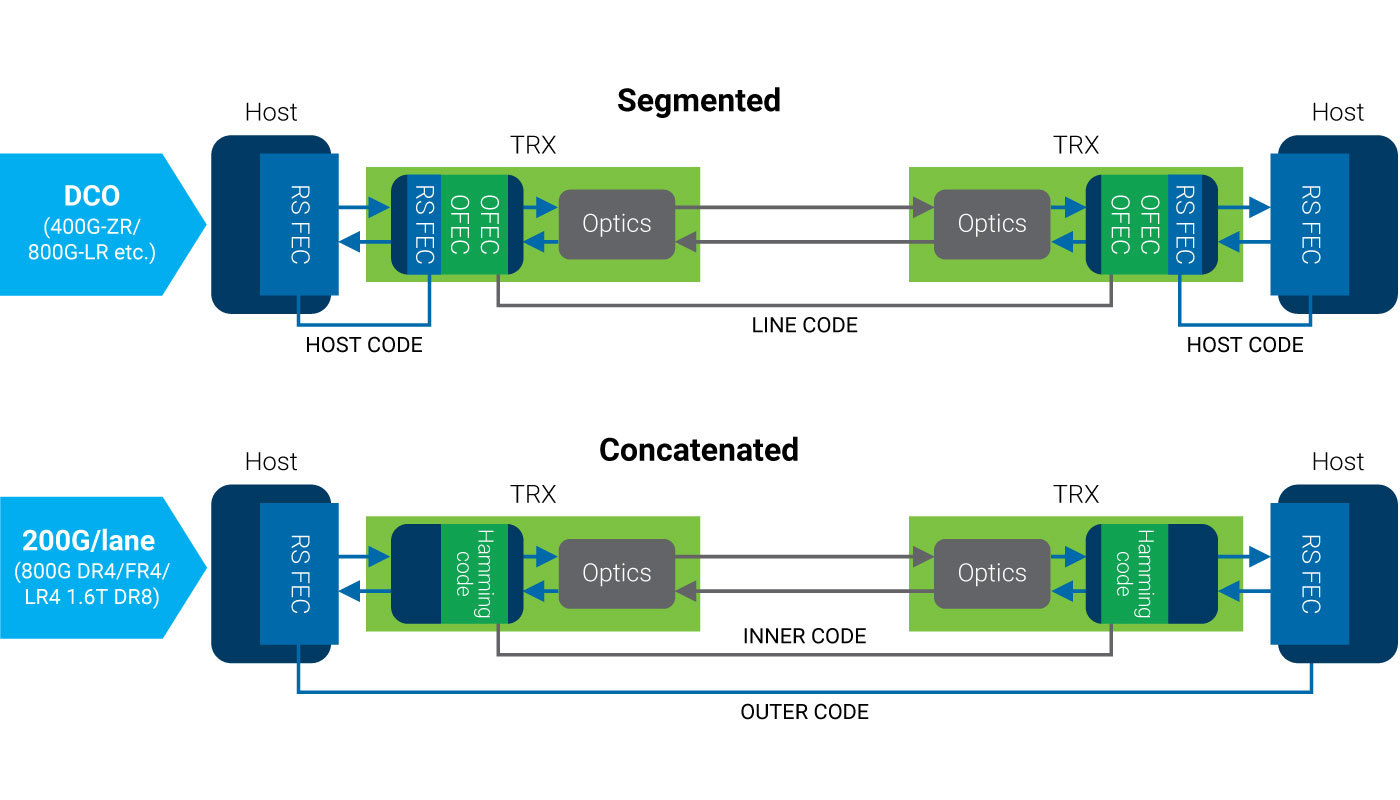

Les architectures FEC segmenté (DCO) et FEC concaténé (200G/planes) nécessitent un trafic encadré dans la couche 2 (L2)

Dans la dernière génération d'optiques et d'émetteurs-récepteurs, la fonction de codage et de décodage de la correction d'erreur directe (FEC) passe du côté hôte à l'intérieur de l'émetteur-récepteur optique. Avec cette évolution des fonctionnalités, les émetteurs-récepteurs ne sont plus des convertisseurs électriques-optiques agnostiques et des tests FEC sont donc nécessaires pour les émetteurs-récepteurs concernés. Le BA-4000-L2 délivre un signal encadré de couche 2 pour valider les émetteurs-récepteurs optiques DCO et 200G par voie.
